Dispositivo de anclaje MultiGarBen CM1
Descripción
Dispositivo de Anclaje MultiGarBen CM1 (3 usuarios)
EN 795:2012 Tipo B – CEN/TS 16415:2013 (para 3 usuarios) – CE 0161
El dispositivo de anclaje “MultiGarBen CM1” es un dispositivo de anclaje temporal portátil en conformidad con EN 795:2012 Tipo B para 3 personas como máximo. Debe utilizarse únicamente de acuerdo con su uso previsto y respetando las condiciones de utilización especificadas. Los trabajos de modificación, alteración y reparación únicamente pueden ser realizados por el fabricante.

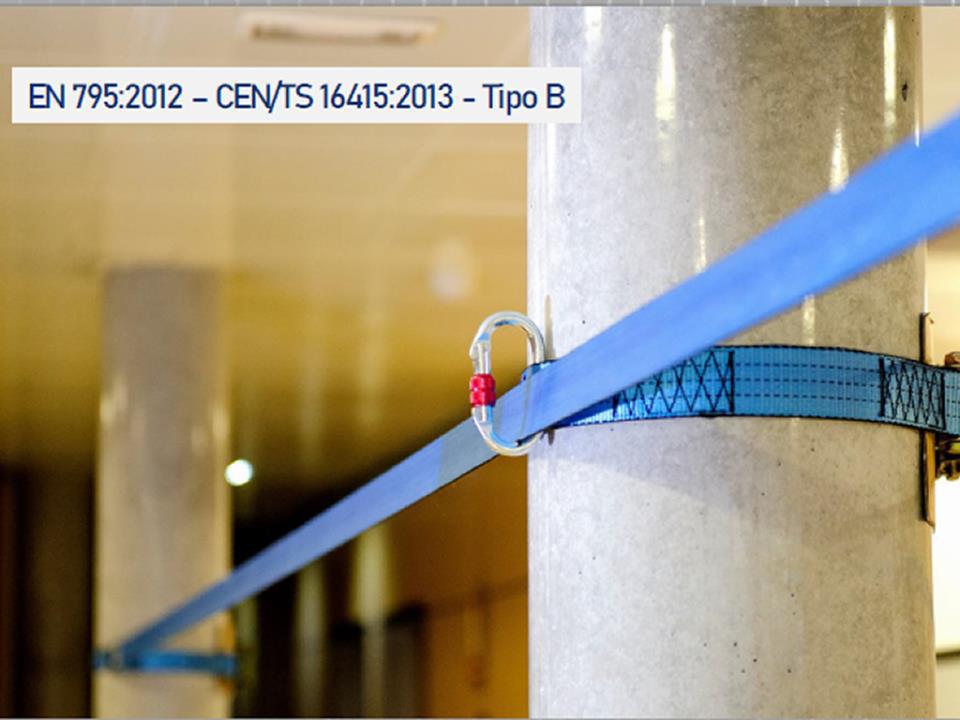

Estos dispositivos de anclaje han sido diseñados conforme a los requerimientos de la norma europea EN 795:2012 “Protección contra caídas de altura. Dispositivos de anclaje. Requisitos y ensayos” especificados en el Tipo B que, fijados a pilares, vigas u otros elementos resistentes son utilizados como anclaje multifuncional para la sujeción de otros sistemas de seguridad como líneas de anclaje de uso horizontal para formar sistemas conforme a norma EN 795:2012 y especificación CEN/TS 16415:2013 tipo B

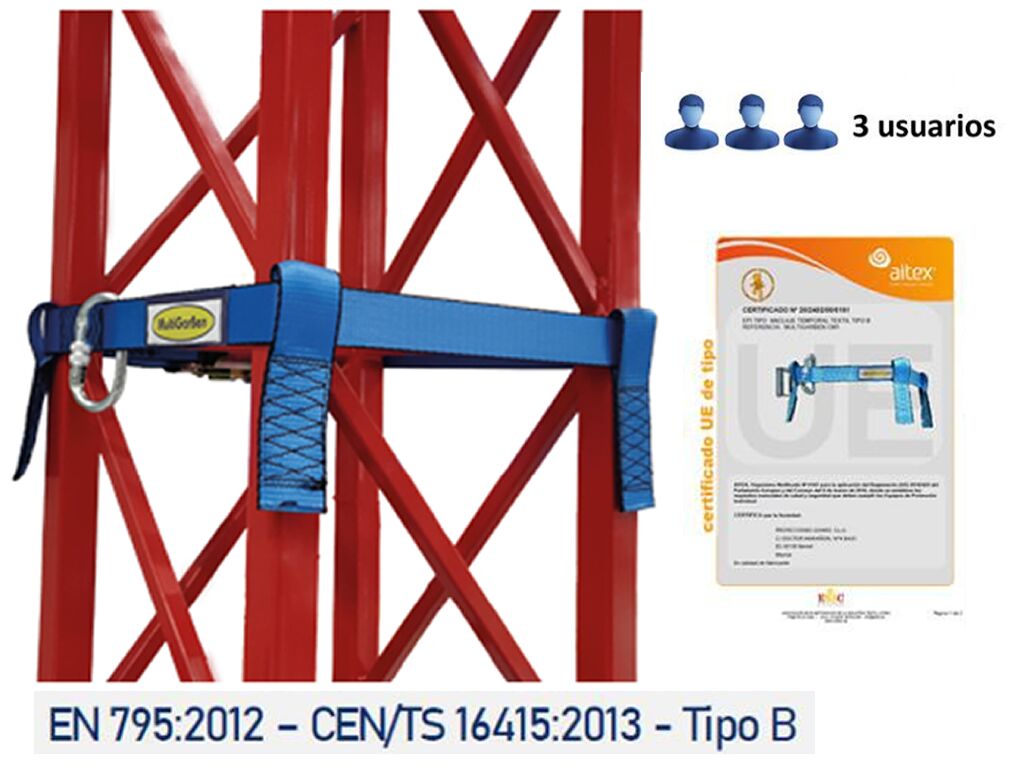

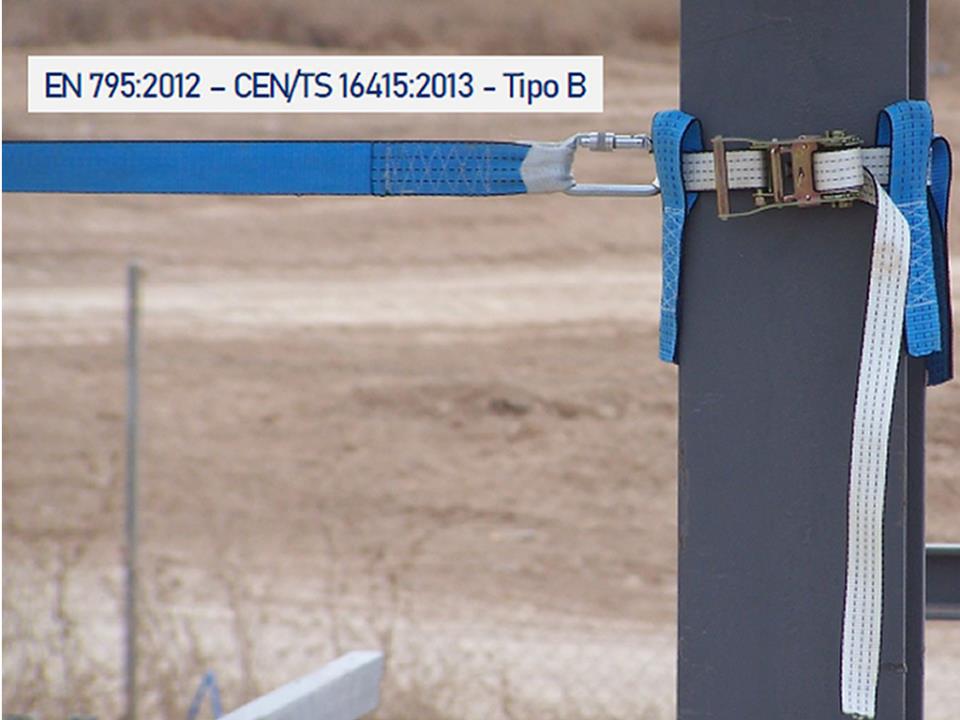

Los sistemas “MultiGarBen CM1” están confeccionados con una cinta que presenta en uno de sus extremos un tensor regulable con un mecanismo de bloqueo antiretorno, donde se acopla el otro extremo libre de dicha cinta, para colocarla alrededor de un punto de fijación, procediendo posteriormente a tensarla hasta inmovilizarla en la posición deseada.
La cinta está confeccionada con fibras de poliéster de alta tenacidad industrial (ancho 50mm), de una gran flexibilidad y resistencia a la tracción y a la cizalladura, soportando las tensiones propias de los elementos de seguridad, incluido el peso de los operarios cuando realizan trabajos suspendidos o colgados de este sistema de anclaje.
El conector ubicado en el dispositivo, posee una resistencia de 23 KN en el sentido longitudinal y siempre que la virola se encuentre cerrada.
En el diseño se ha previsto que dicha cinta presente en las zonas intermedias un doble cuerpo, para la realización de ventanas o vainas de estabilización donde son introducidos los conectores de anclaje, incluso una vez apretada la cinta alrededor del punto fuerte de ubicación.
También se ha dispuesto que esta cinta disponga de varias trabillas salva-esquinas que definen un ojal ligeramente mayor que el ancho de la cinta para permitir su desplazamiento a lo largo de la misma, así como una prolongación, a modo de empuñadura por la que se pueden asir para posicionarlas en las esquinas (por ejemplo, en pilares), de forma que una vez situadas protejan la cinta de las rozaduras propias de dichas esquinas.
El equipo solamente puede emplearse con componentes controlados y autorizados:
- Líneas de Anclaje Temporales (EN795:2012 – Tipo B)
Disponible en longitudes estándar de 2m, 2.5m, 3m, 4m, 5m, 7m, 13m y 15m.
Si precisa otra longitud, puede solicitarla sin problema a través del email: gharo@gharo.es o al 966 628 403
